滚筒式研磨仪TM500

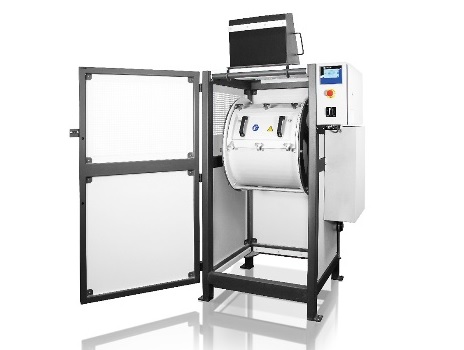

滚筒式研磨仪TM500

滚筒式球磨仪TM500是一种实验室球磨仪,设计用于研磨高达35 l的大样本量。它可接受高达20 mm的初始进样尺寸,并可通过摩擦和撞击实现低至15µm的研磨尺寸。硬质、脆性或纤维状样品在装有80 kg研磨球的150 l滚筒中粉碎。10至50 rpm的变速、不同的研磨球尺寸以及长达100 h的长期研磨的可能性,确保了对样品特性的完美适应以及可重复的结果。TM 500 食品级型号具有不锈钢316L桶和料斗,适用于样品不得受到任何污染的应用场合。

滚筒式球磨仪TM500是一种实验室球磨仪,设计用于研磨高达35 l的大样本量。它可接受高达20 mm的初始进样尺寸,并可通过摩擦和撞击实现低至15µm的研磨尺寸。硬质、脆性或纤维状样品在装有80 kg研磨球的150 l滚筒中粉碎。1050 rpm的变速、不同的研磨球尺寸以及长达100 h的长期研磨的可能性,确保了对样品特性的完美适应以及可重复的结果。TM 500 食品级型号具有不锈钢316L桶和料斗,适用于样品不得受到任何污染的应用场合。

典型样品材料

ETSCH滚筒式研磨仪是真正的全能研磨仪。例如,活性炭、合金、膨润土、骨骼、碳纤维、催化剂、纤维素、水泥熟料、陶瓷、化工产品、粘土矿物、煤炭、焦炭、堆肥、混凝土、电子废料、纤维、石膏、玻璃、头发、羟基磷灰石、高岭土、石灰石、金属氧化物、矿物、矿石、油漆和清漆、纸张、,医药产品、颜料、植物、聚合物、石英、种子、半宝石、污水污泥、炉渣、土壤、纸巾、烟草、废弃物、木材等。

便于操作

由于进料斗和可选的研磨球/样品分离筛,TM 500的操作和所需80 kg研磨球的搬运特别符合人体工程学且简单。通过电子倾斜功能,可轻松清空滚筒。研磨时间、启动延迟或间歇模式等参数可通过操作显示器方便地选择和存储。由于可编程研磨间歇,还可以加工热敏性样品材料。具有正向和反向模式组合的间歇有助于避免结块效应。为了提高安全性,滚筒式研磨仪配备了一个紧急开关,可立即关闭。



沙砾研磨


40 kg27 l)样品填充到滚筒式研磨仪TM 500的滚筒中,并添加80 kg17.6 l20 mm研磨球。滚筒式研磨仪以50 rpm的转速运行数小时。

2468小时后测量细度。

2h: D90 = 98 µm

4h: D90 = 37 µm

6h: D90 = 21 µm

8h: D90 = 15 µm

样品: 沙砾 10-15 mm

进样量: 27 l

研磨球: 80 kg, 直径20 mm



可选功能

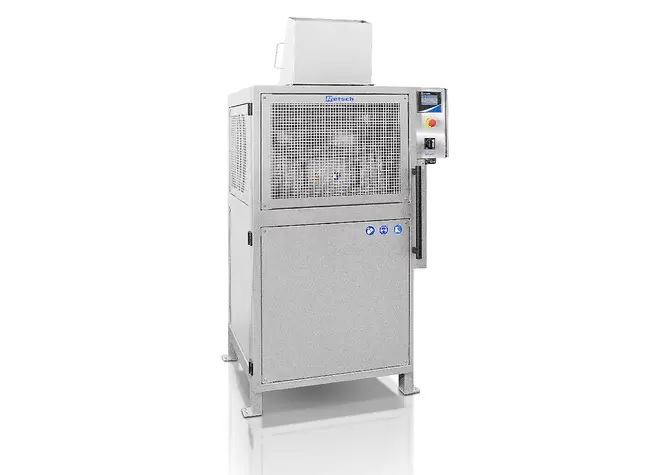

不锈钢桶316L食品级版本

对于需要无重金属污染研磨的应用,可提供食品级版本的TM 500,其具有不锈钢316L桶和进料斗。研磨球由1.4404钢制成,尺寸有10毫米、20毫米和30毫米。该版本非常适合小规模生产,例如食品行业。

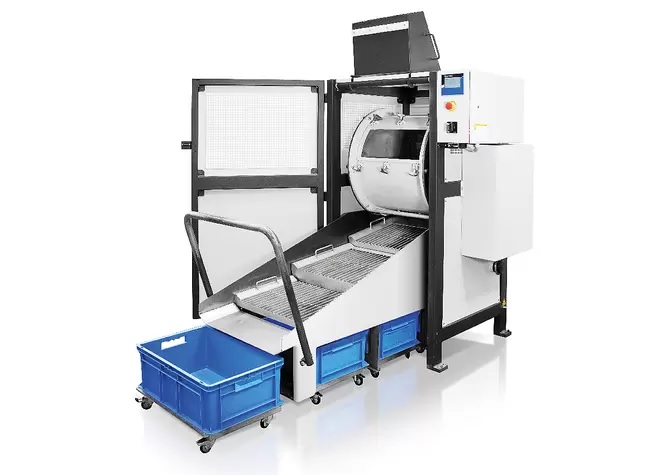

筛分部分

可选可用的筛分有助于从研磨样品中分离80 kg研磨球,研磨样品最多可含有35 l。滚筒旋转,使物料落在筛段上,球滚入收集容器。样品材料预先通过网格插入物分离,并在单独的收集容器中收集。普通研磨球尺寸为102030 mm,因此可使用三种不同的分离网格,也可使用316L钢。

作用原理

在滚筒式磨磨仪中,样品(通常为预粉碎材料)与研磨球一起放置在滚筒内,并承受外力。

球磨仪用于在干燥条件下通过撞击和摩擦对固体物质进行细磨。包含样品和研磨球的滚筒绕水平轴旋转。当使用较大直径的研磨球时,颗粒更容易破碎,而较小的直径则会导致更小的最终细度。



应用

粉碎、混合、干磨

应用领域

农业, 化学, 医药, 地质/冶金, 工程/电子, 建筑材料, 环境/循环, 玻璃/陶瓷, 生物

样品特征

软性的, 硬的, 脆性的, 含纤维的

粉碎原理:

摩擦、冲击

最大进样尺寸

< 20 mm

最终出料粒度 *

< 15 µm

批次加料量*

min. 1 l / max. 35 l

旋转速度

10 - 50 min-1

研磨平台数 (可接纳研磨罐数)

1

研磨套件材料:

硬化钢、不锈钢、316L

研磨筒容积:

150 l

粉碎时间设定

数字式,00:00:0199:59:59

驱动

带变频器的三相交流电动机

驱动功率

2.2 kW

电源数据:

200-240 V, 50/60 Hz

电源接头:

单相

防护类型

IP 30

接受功率

~ 2200 W (VA)

机体尺寸(宽xx纵深)

1100 x 1604 x 936 mm

净重

~ 460 kg

标准

CE

受样品材料性质和仪器配置/设定的影响
